絲網填料

2015-10-16 10:55:27 點擊量：454145

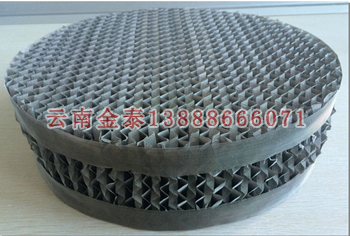

絲網波紋填料
 ●金屬絲網波紋填料是目前世界各國應用比較廣泛的填料，其主要優點：1、理論板數高、通量大、壓力降低。2、負荷性能好、理論板數隨氣體負荷的降低而增加，幾乎沒有低負荷03、放大效應不明顯。4、適用于減壓精餾，能夠滿足精密、大型、高真空精餾裝置的要求，為難分離物系、熱敏性物系及高純度產品的精餾分離提供了有利的條件。以下是金屬絲網波紋填料的特性參數表

填料型號	理論板數   l/m	比表面積   nlz/m3	空隙率	壓力降     Mpa/m	重度 Kg/m3	液體負荷 M3Jm2．h r	最大F因子 m/s (kg/m')05
JWB-700Y	8-10	700	87	4 6-6 6×10'“4	180	0 2-20	1 3-2 4
JWB-500X	4-5	500	95	1 97×10'4	140	0 2-20	2 4
JWB-250X	2 5-3	250	97	1 05×101	70	0 2-20	3～3 5

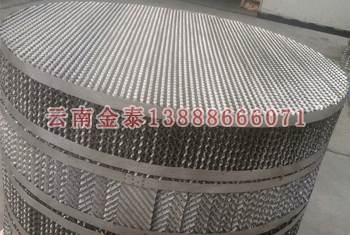

孔板波紋填料

 ●金屬孔板波紋填料是在金屬薄板孔表面打孔、軋制小紋、大波紋組裝而成。在工業應用最廣泛，可用于塔徑十幾米的超大型塔器。

填料型號	理論板數   l/m	比表面積   m2／m3	空隙率	壓力降 Mpa/m	重度 Kg/m3	液體負荷 M3/m2．hr	最大F因子 m/s (kg/m')05
125Y	1～1 2	125	98 5	2×101	85—100	0 2～100	3
250Y	2-3	250	97	3×100	170-200	0 2-100	2 6
350Y	3 5-4	350	95	2×100	240-280	0 2-100	2
500Y	4-4 5	500	93	3×101	170-200	0 2-100	1 8
125X	0 8-0 9	125	98 5	1 4X10-4	85～100	0 2-100	3 5
250X	1 6～2	250	97	1 8×1 0-4	170—200	0 2-100	2 8
350X	2 3-2 8	350	95	1 3×100	240-280	0 2-100	2 2
500x	2 8-3 2	500	93	1 8×1 0'叫4	170-200	0 2-100	2

散堆填料

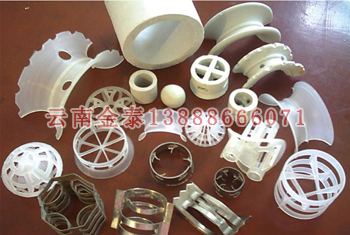

 ●散堆填料
材料：金屬、PP、陶瓷等；
廣泛用于石油、化工、化肥、制藥等行業。
這些填料的主要優點是通量大、阻力小、易檢修。
產品種類：
金屬：鮑爾環、矩鞍環、拉西環、階梯環等；
PP:鮑爾環、矩鞍環、拉西環、海爾環、多面空心球、階梯環、泰勒花環、空心浮球等：
陶瓷：鮑爾環、鞍型環、拉西環、十字環、瓷球等；
產品規格：φ1 6、φ25、φ38、φ50、φ76等。

試驗填料

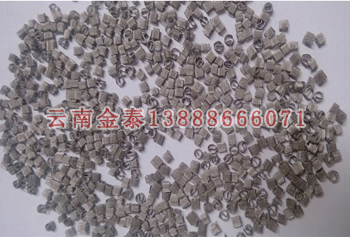

 ●試驗填料：
材料：不銹鋼：
廣泛用于石油、化工、制藥等行業的小型試驗裝置。
產品種類：
O環、三角環、螺旋環等。
產品規格：φ3、φ6等。
